Jak przebiega projektowanie i realizacja bezwykopowych przejść przy budowie linii kablowych SN i nN

Budowa elektroenergetycznych linii kablowych średniego i niskiego napięcia napotyka przeszkody terenowe wymagające bezwykopowego prowadzenia instalacji. Postępująca urbanizacja i zagęszczenie podziemnej infrastruktury sprawiają, że tradycyjne wykopy otwarte często tracą rację bytu. Przejście pod rzeką, ruchliwą drogą lub gęstym uzbrojeniem miejskim wymusza integrację projektu trasy z nowoczesnymi technologiami wiertniczymi. Rozwiązaniem pozwalającym na zachowanie ciągłości infrastruktury pozostają horyzontalne przewierty kierunkowe, które zabezpieczają ciągi komunikacyjne przed paraliżem komunikacyjnym i minimalizują ryzyko uszkodzenia samego kabla.

Przygotowanie trasy i dobór parametrów przewiertu

Rozpoczęcie prac projektowych wymaga szczegółowej analizy geologicznej i geodezyjnej planowanego przejścia. Inżynierowie analizują warunki gruntowe, poziom wód podziemnych oraz układ istniejącej infrastruktury, co eliminuje ryzyko kolizji z czynnymi sieciami. Wykorzystanie georadaru pozwala zmapować starsze, często niezinwentaryzowane na mapach zasadniczych obiekty. Ograniczenia własnościowe wymuszają z kolei precyzyjne ustalenie punktów wejścia i wyjścia maszyny w obrębie dostępnych działek.

Profil podłużny otworu warunkuje bezpieczeństwo eksploatowanej sieci. Właściwie zaprojektowane przewierty sterowane uwzględniają rygorystyczne wytyczne dotyczące zagłębienia całej instalacji. Norma N SEP-E-004 określa, że głębokość ułożenia kabli SN i nN wynosi zazwyczaj 70–90 centymetrów, jednak pod drogami i torowiskami minimalny dystans rośnie do 100 centymetrów. Projektanci zachowują również rygorystyczne odstępy od funkcjonujących wodociągów, gazociągów i systemów kanalizacji.

Łuk prowadzenia żerdzi wiertniczych zależy bezpośrednio od parametrów fizycznych przeciąganego przewodu elektroenergetycznego. Promień gięcia musi wynosić przynajmniej 15 do 20 krotności zewnętrznej średnicy kabla, co zapobiega pęknięciom izolacji polwinitowej. Średnica rury ochronnej, często stalowej lub wykonanej z gęstego polietylenu HDPE, jest dostosowywana do liczby i przekroju żył fazowych.

Przebieg realizacji i zarządzanie ryzykiem na budowie

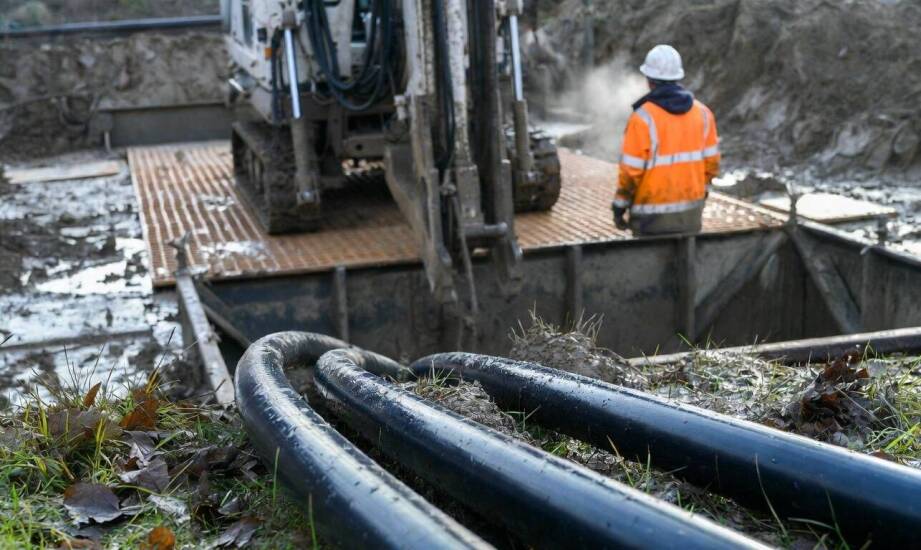

Proces wiertniczy obejmuje trzy główne etapy operacyjne realizowane przy użyciu specjalistycznych maszyn horyzontalnych. Sprzęt zajmuje pozycję w wykopie startowym, skąd wyprowadza kierunkowy otwór pilotowy monitorowany precyzyjnymi systemami telemetrycznymi. Sondy umieszczone w głowicy przesyłają na powierzchnię dane o głębokości, kącie nachylenia oraz ewentualnych zakłóceniach magnetycznych. Operator na bieżąco koryguje parametry wiercenia, płynnie omijając naniesione na mapę kable oraz rury.

Kolejny krok obejmuje wielokrotne poszerzanie tunelu za pomocą rozwiertaków, aż do osiągnięcia docelowej średnicy roboczej. Ostatnia faza polega na wciągnięciu przygotowanego wcześniej rurociągu z komory odbiorczej z powrotem w stronę maszyny wiertniczej. Przestrzeń pomiędzy ścianami wykopu a rurą wymaga ciągłej stabilizacji specjalną płuczką bentonitową. Mieszanka ta redukuje tarcie ślizgowe materiału, wyprowadza urobek na powierzchnię i efektywnie chłodzi pracujące narzędzia.

Prace podziemne zawsze niosą ze sobą poważne zagrożenia wynikające z nagłej zmienności warunków geologicznych. Zbyt ostry profil otworu generuje niebezpieczne naprężenia instalacji, a niedoszacowanie wytrzymałości mechanicznej osłony skutkuje jej zgnieceniem. W praktyce operacyjnej firmy ELEKTRO-SILVER, realizującej inwestycje elektroenergetyczne, zastosowanie zaawansowanych maszyn o zasięgu do 300 metrów skutecznie minimalizuje te ryzyka. Wykwalifikowana kadra inżynierska kontroluje proces torowania, przygotowując podziemną trasę pod ciężkie sieci zasilające.

Spójność technologii w projektach elektroenergetycznych

Bezpieczne przeprowadzenie infrastruktury pod trudnymi barierami terenowymi wymaga ścisłej korelacji dokumentacji projektowej z możliwościami nowoczesnego sprzętu wiertniczego. Błąd popełniony na wczesnym etapie ustalania promienia gięcia rurociągu rzutuje na późniejsze parametry przesyłowe docelowego kabla. Kompleksowe zarządzanie inwestycją od pierwszych odwiertów po końcowe wciąganie przewodu warunkuje wieloletnią niezawodność sieci zasilającej.

Energetyka zawodowa i samorządy lokalne oczekują dzisiaj wyjątkowo trwałych rozwiązań eliminujących problematyczne awarie gruntowe. Właściwie zaprojektowana i bezwykopowo ułożona rura ochronna zapewnia bezpieczną eksploatację linii przesyłowych przez długie dekady. Całkowity brak obciążeń mechanicznych na etapie podziemnej instalacji bezpośrednio przekłada się na stabilne funkcjonowanie zmodernizowanej infrastruktury prądowej.
